Descripción

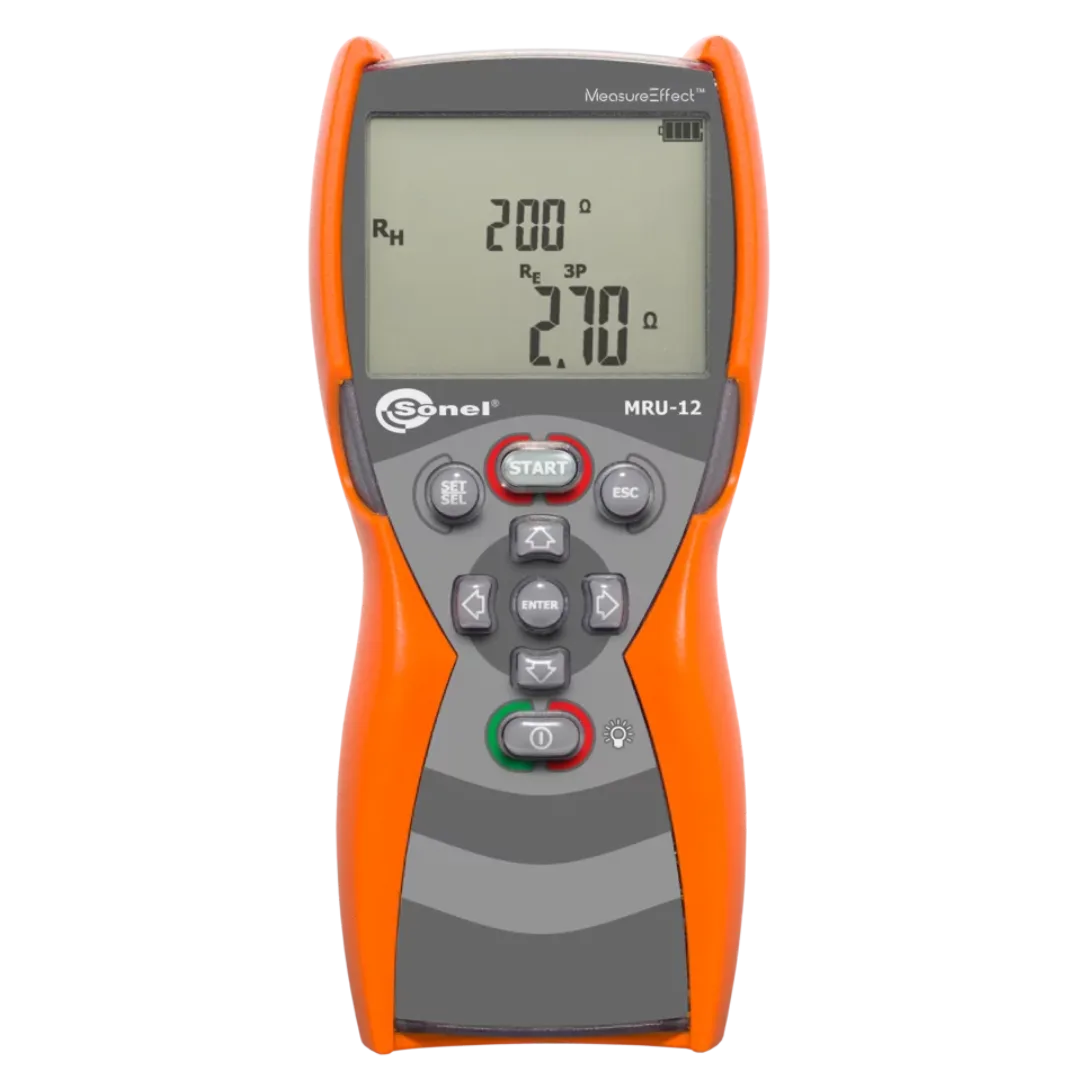

Rango y Precisión del Medidor de Resistencia y Resistividad Sonel MRU-12
El medidor Sonel MRU-12 es una herramienta precisa y confiable para medir tanto la resistencia de puesta a tierra como la resistividad del suelo en diferentes tipos de instalaciones eléctricas. Con su capacidad de ofrecer resultados detallados, este dispositivo se convierte en un recurso valioso para profesionales del sector eléctrico, ya que abarca varios métodos de medición con diferentes rangos y niveles de precisión. A continuación, desglosamos las funciones y rangos de medición del Sonel MRU-12, ideales para optimizar la seguridad y el rendimiento de las instalaciones.
Funciones de Medición y Especificaciones del Sonel MRU-12
Este medidor de resistencia ofrece una variedad de funciones con rangos específicos de visualización, resolución y precisión, garantizando una medición efectiva en diferentes condiciones de trabajo.
| Función de Medición | Rango de Medición | Rango de Visualización | Resolución | Precisión |
|---|---|---|---|---|
| Tensión perturbadora | 0 V … 100 V | 0 V … 100 V | 1 V | ±(10% del valor medido + 1 dígito) |
| Resistencia de la puesta a tierra | ||||
| – Método de 2 polos | 0,00 … 9999 Ω | 0,00 … 9999 Ω | desde 0,01 Ω | desde ±(3% del valor medido + 3 dígitos) |
| – Método de 3 polos y 4 cables | 0,53 … 9999 Ω (EN 61557-5) | 0,00 … 9999 Ω | desde 0,01 Ω | desde ±(3% del valor medido + 3 dígitos) |
| Resistencia de los electrodos auxiliares | 0 Ω … 19,9 kΩ | 0 Ω … 19,9 kΩ | desde 1 Ω | ±(5% + 8 dígitos) |
| Resistividad de tierra | ||||
| – Método de Wenner | 0,0 Ωm … 999 kΩm | 0,0 Ωm … 999 kΩm | desde 0,1 Ωm | Depende de la incertidumbre básica en sistema 4p (mínimo ±1 dígito) |
| – Método de Schlumberger | 0,0 Ωm … 999 kΩm | 0,0 Ωm … 999 kΩm | desde 0,1 Ωm | Depende de la incertidumbre básica en sistema 4p (mínimo ±1 dígito) |
Descripción de los Métodos de Medición y su Precisión
- Tensión Perturbadora: El MRU-12 permite medir hasta 100 V de tensión de interferencia con una resolución de 1 V, proporcionando una precisión de ±10% del valor medido. Esta función es esencial para identificar y cuantificar tensiones de interferencia que puedan afectar la integridad de la medición de puesta a tierra.
- Resistencia de la Puesta a Tierra:
- Método de 2 Polos: Ofrece un rango de 0,00 a 9999 Ω, con una resolución mínima de 0,01 Ω y una precisión de ±3% del valor medido, siendo ideal para mediciones de resistencia de puesta a tierra en instalaciones menos complejas.
- Método de 3 Polos y 4 Cables: Siguiendo el estándar EN 61557-5, permite una medición más avanzada de la resistencia de puesta a tierra en un rango similar de 0,53 a 9999 Ω, con la misma precisión y resolución. Este método se recomienda para instalaciones que requieren una precisión adicional.
- Resistencia de Electrodos Auxiliares: Con un rango extendido de 0 Ω a 19,9 kΩ, esta función permite evaluar la resistencia de los electrodos auxiliares con precisión, clave para garantizar la efectividad de las puestas a tierra. Su resolución parte de 1 Ω, con una precisión de ±5% y una tolerancia de 8 dígitos.
- Resistividad de Tierra:
- Método de Wenner: Este método abarca un rango de 0,0 Ωm hasta 999 kΩm con una resolución de 0,1 Ωm. La precisión está determinada por la incertidumbre básica del sistema de 4 polos, pero con un mínimo garantizado de ±1 dígito.
- Método de Schlumberger: Similar al método Wenner, mide en el rango de 0,0 Ωm a 999 kΩm y permite también una precisión determinada por la configuración del sistema 4 polos.
Ventajas de la Alta Precisión y Rango del Sonel MRU-12
Gracias a su capacidad de medición precisa y rangos amplios, el Sonel MRU-12 se adapta a diversas condiciones y necesidades en el análisis de sistemas de puesta a tierra y resistividad del suelo. Su precisión en cada función asegura que los resultados sean fiables y consistentes, minimizando los riesgos en instalaciones eléctricas y optimizando la seguridad de los sistemas.
El medidor de resistencia de puesta a tierra y resistividad Sonel MRU-12 combina versatilidad, precisión y facilidad de uso, brindando a los profesionales eléctricos una herramienta eficaz para obtener resultados precisos y detallados. Con sus múltiples opciones de medición y alta capacidad de resolución, este equipo es una inversión segura para cualquier especialista en instalaciones eléctricas.
